热烈祝贺课题组方老师在燃料电池高温聚合物电解质膜方面的研究取得重要进展，相关结果以“Preparation and characterization of novel pyridine-containing polybenzimidazole membrane for high temperature proton exchange membrane fuel cells”为论文题目，在Journal of Membrane Science杂志上发表，DOI：10.1016/j.memsci.2015.12.006，文章链接：http://www.sciencedirect.com/science/article/pii/S0376738815303483

课题组应用PDA和DAB制备含醚键和吡啶环的聚合物，通过溶液流延法在磷酸溶液浸泡合成可溶性PDA-PBI膜。该膜具有良好的热稳定性，分解温度可达350°C，质子传导率在25°C时为11 mS·cm^-2,在160°C时为83 mS·cm^-2；160°C下在干燥的氢氧燃料电池中功率高达460 mW·cm^-2。该PDA-PBI膜在燃料电池高温聚合物电解质膜的应用上有巨大潜力。

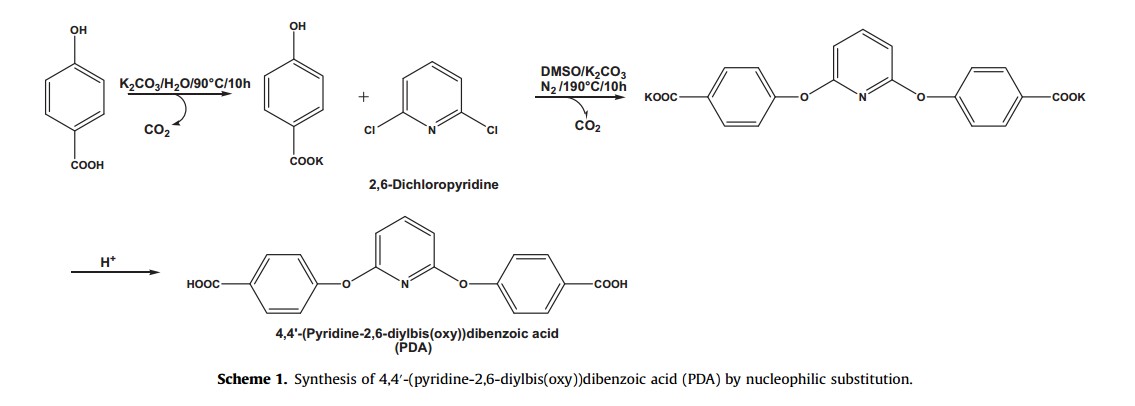

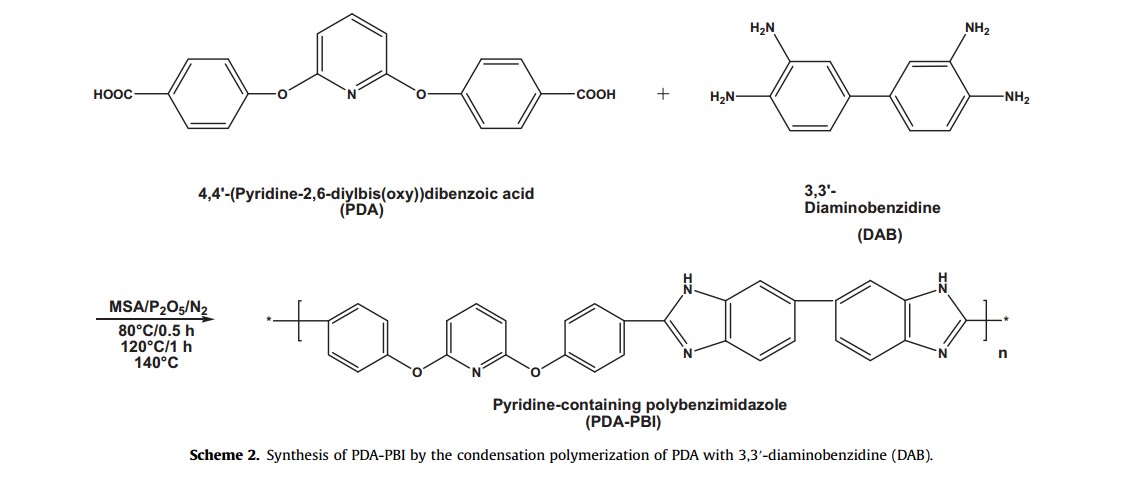

PDA-PBI膜的合成方法
