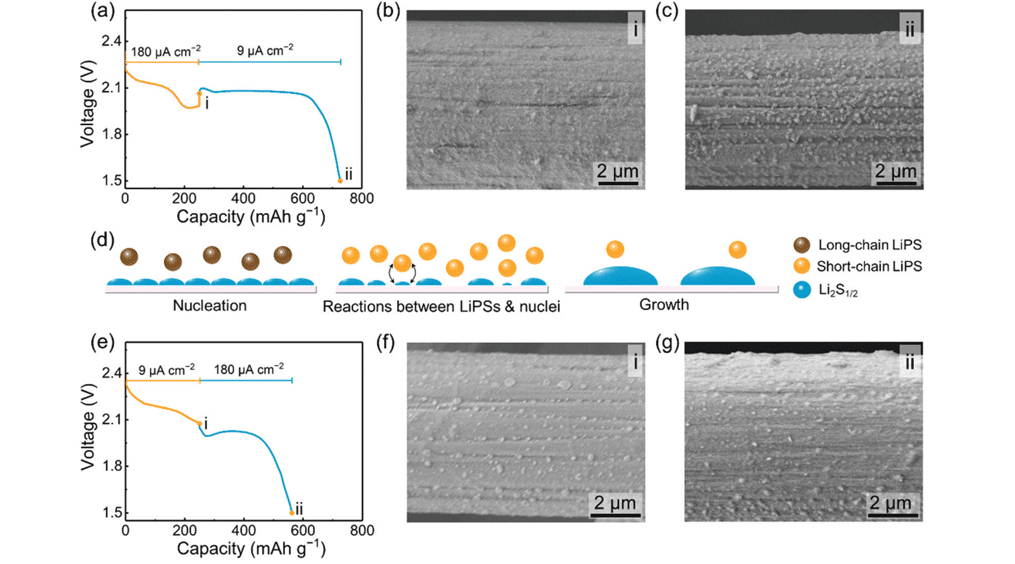

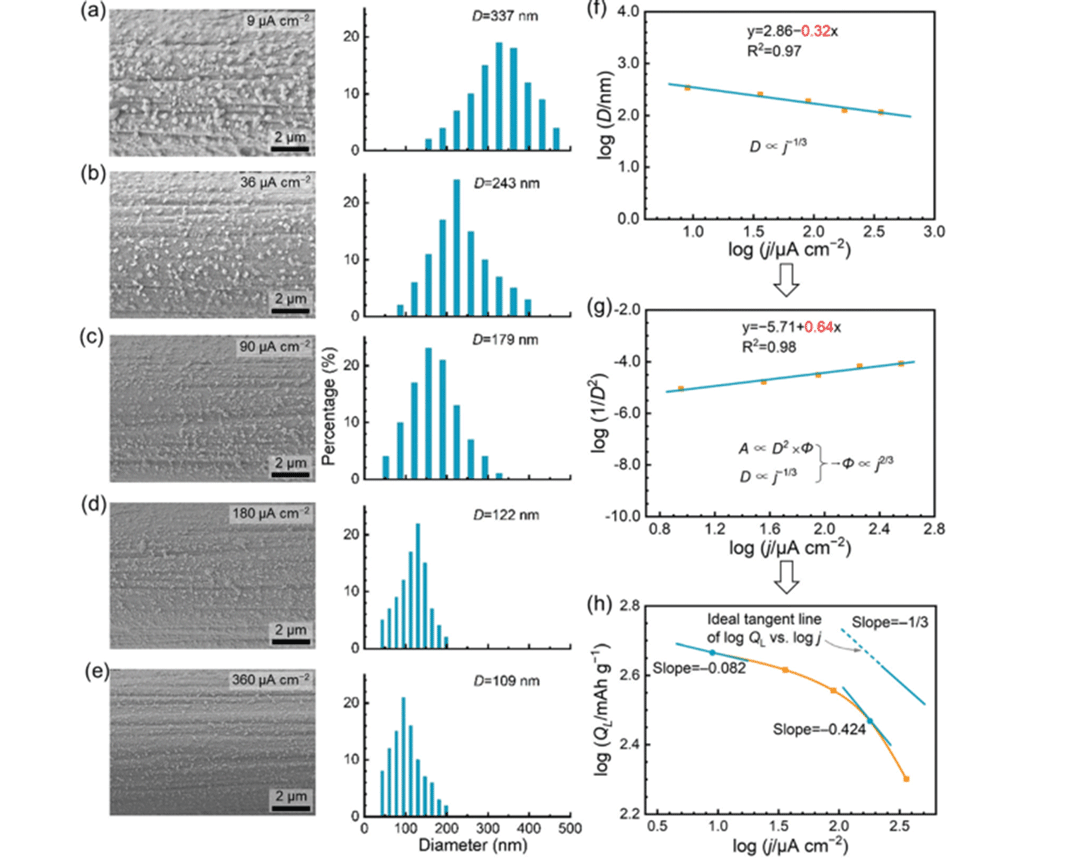

清华大学张强教授课题组研究了基于多电子氧化还原反应的高理论能量密度锂硫电池。二硫化锂/硫化锂（Li₂S₂/Li₂S，文章中简称Li₂S_1/2）的溶解沉积是实现高硫利用的关键。然而，在锂硫电池中Li₂S_1/2动力学研究却很少报道。在此基础上，张强教授课题组研究了电流密度对Li₂S_1/2成核/生长的影响，为高硫负载/高硫含量锂硫电池的制备提供了借鉴。通常，Li₂S_1/2成核密度与电流密度的三分之二成正比，从高电流密度到低电流密度的变化改变了Li₂S_1/2 从硫正极表面沉积到溶液的路径。该工作丰富了锂硫电池工作的基础知识，促进了对成核和固体产物生长的内在理解，并鼓励新的策略来调节液/固转化和LiPS/Li₂S_1/2扩散以期望减小理论和实际容量之间的差距。

原文链接：https://pubs.rsc.org/en/content/articlehtml/2019/ee/c9ee01257e

（许铭圣）
