抑制铝空气电池腐蚀的新策略

以铝空气电池为代表的金属-空气电池具有很高的理论能量密度，但是在储存和待机等不工作的状态下，负极往往会发生不可逆腐蚀，从而导致了电池能量密度损失和寿命下降。

目前，抑制铝空电池腐蚀的策略不少，包括负极合金化（Zn,In,Mg,Ga,Sn,Bi,B,Mn）、电解液添加剂（ZnO，SnO₃^2–，In(OH)₃，BiO₃^-3，Ga(OH)₄^–，MnO₄^2–，Cl^–,NO₃^–，SO₄^2-，SnO₃^2–）、凝胶电解质，关闭时排空电解液等，这些策略一定程度上抑制了腐蚀，但是相对应的降低了体系的能量密度和功率密度。

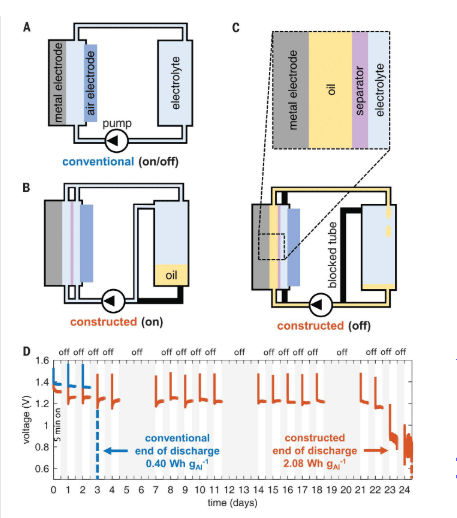

因此，美国麻省理工学院的Brandon J.Hopkins等人发展了一种以油替换电解液的新策略，设计了一套流动电解液体系，并在负极加入疏水性的PTFE隔膜，电解质中加入不导电的全氟聚醚油。当电池工作的时候，电解质在电池系统中流动。当电池不工作的时候，全氟聚醚油泵入系统中，充满与负极中的金属电极和隔膜之间。

基于这一设计，铝空电池的腐蚀减少了99.99%，自放电速率降低到0.02%，能量密度可达到700WWh/L和900Wh/kg。

 全文链接：http://science.sciencemag.org/content/362/6415/658

（吴俊男）
