含氯电解液对集流体的腐蚀性问题

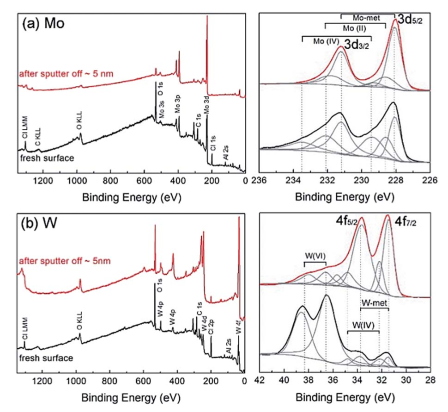

在镁离子电池和铝离子电池中，使用的电解液多是含有氯离子的体系，在研究过程发现会对金属集流体（Al，Cu）产生腐蚀，会有副反应的发生。但是当使用Pt，Mo，W等金属的时候，腐蚀现象会明显减弱。通过XPS的分析可以发现，在电化学测试过程中，Mo和W的表面会形成一种氧化物钝化膜，当用氩气溅射测试5nm深度的表面时，发现氧化物层会消失，说明这种钝化膜的厚度较薄。在经过1000圈的循环测试中也发现这种钝化膜没有破裂。

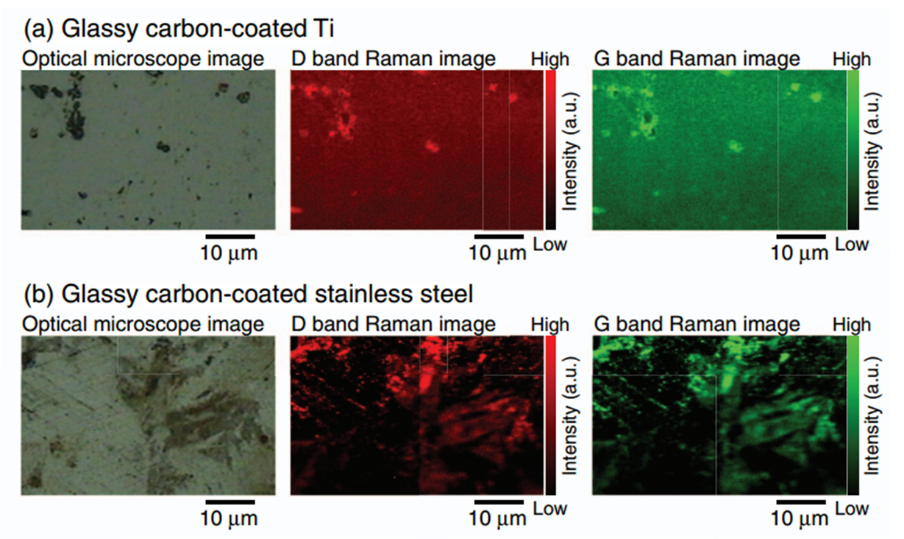

针对于常用的金属集流体的腐蚀性问题，研究者提出了一种用玻碳涂覆的方法来抑制电解液与金属的接触。后续测试表明，玻碳涂覆的Ti箔具有良好的抗腐蚀性能，但是玻碳涂覆的不锈钢片的抗腐蚀能力没有明显增加，主要原因是在不锈钢表明，会因为渗碳效应，玻碳会渗透到不锈钢内形成不锈钢的组成成分，导致了不锈钢表面的玻碳层不够致密。

文章链接：https://pubs.rsc.org/en/content/articlehtml/2013/ta/c3ta15113a
