高镍材料在充电过程中，当电压大于4.2V时，会出现H2至H3相的转变，并伴随晶胞沿c轴方向上的突然收缩，导致较大的体积变化并产生微应力，在后续循环中诱导微裂纹的出现并恶化循环性能。因此如何解决高镍材料在高电压下的相变问题是当今研究的热点。

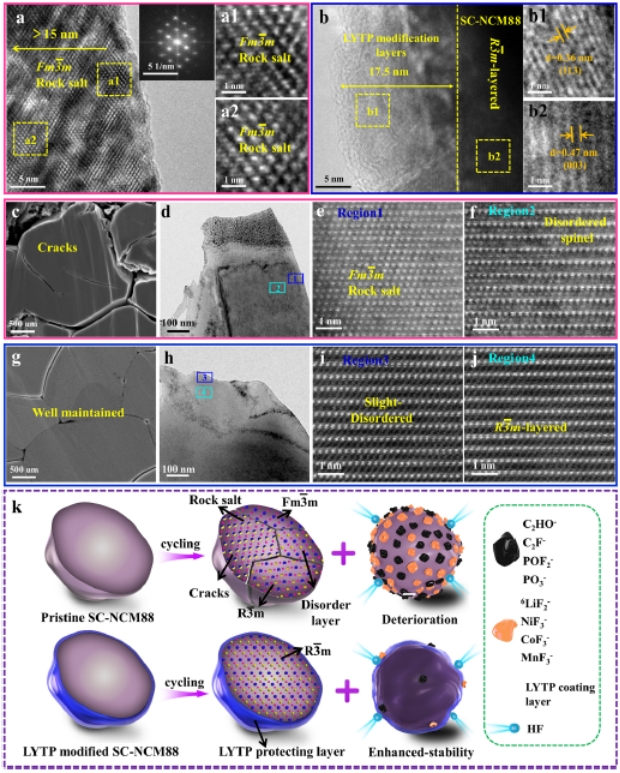

文章报告了一种原位构建 Li1.4Y0.4Ti1.6 (PO4 ) 3 (LYTP) 离子/电子导电网络的策略，该网络连接了单晶 LiNi0.88Co0.09Mn0.03O2 (SC-NCM88) 颗粒。同时，LYTP网络促进SC-NCM88颗粒之间的锂离子传输，缓解了机械不稳定性并防止有害的晶相转变。保护性的LYTP涂层和Ti微量掺杂发挥协同作用，抑制无序尖晶石/岩盐相的形成以及有序层状和无序结构之间的晶格失配，从而显着缓解晶格参数收缩，和提高H2-H3相变的可逆性。

原文链接：https://www.nature.com/articles/s41467-021-25611-6

（温志鹏）
