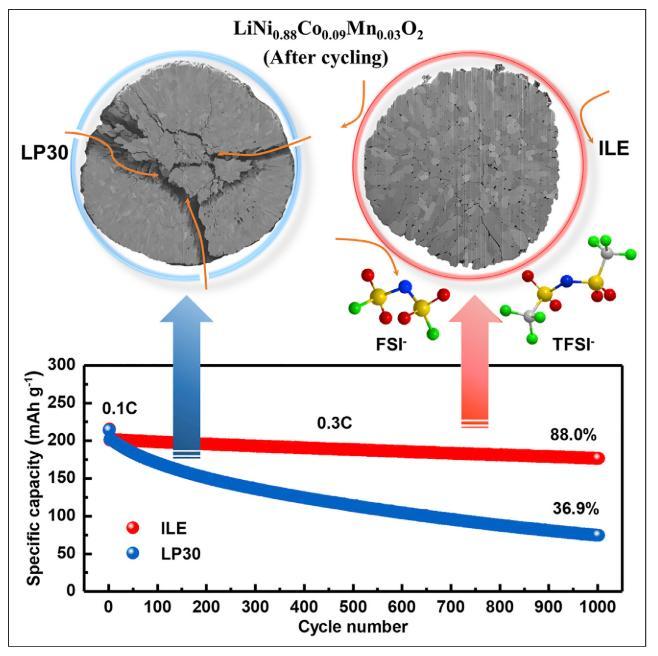

随着人们对电池能量密度越来越高的要求，具有高比容量的富镍正极材料不断受到研究人员的重视，然而其较差的循环稳定性和热稳定性阻碍了富镍正极材料的进一步大规模商业应用。较差的循环性能可以归结为循环过程中发生Li/Ni混排、表面不可逆相变、晶内/晶间裂纹、CEI的失效、电解液分解产物表面堆积、表面腐蚀和TMs离子溶解等原因。而对应的策略通常有掺杂（防止Ni2+迁移到锂层,加强M-O键以抑制氧释放并提高热稳定性）、表面包覆（防止正极-电解液接触,减少HF等对正极的攻击和抑制Ni4+引起的寄生反应，储存性能的提升）和制备核壳结构正极材料（高镍核-低镍/无镍壳）。这里研究人员介绍了一种新的策略，通过电解液调控电极-电解液界面来缓解电池循环性能的衰减。作者采用基于TFSI-和FSI-的离子液体(0.8Pyr14FSI-0.2LiTFSI)，FSI-和 TFSI-的协同相互作用在两个电极的表面提供了非常有利的界面钝化层，从而有效减轻富镍正极材料性能劣化、显着提高电化学循环稳定性。

文章链接：https://doi.org/10.1016/j.joule.2021.06.0

(戴朋朋)
