相较于目前应用广泛的锂离子电池，锂金属电池作为新一代储能装置具有巨大的潜力。其特点是锂金属负极拥有最低还原电位（-3.040V vs. SHE）和超高容量（3860mAh g-1）。但是由于使用传统的碳酸盐电解质，锂金属电池表现出较差的循环稳定性，这导致锂枝晶过度生长和不稳定的固体电解质界面层（SEI）。高温、高压等苛刻的工作条件加剧了这些问题。

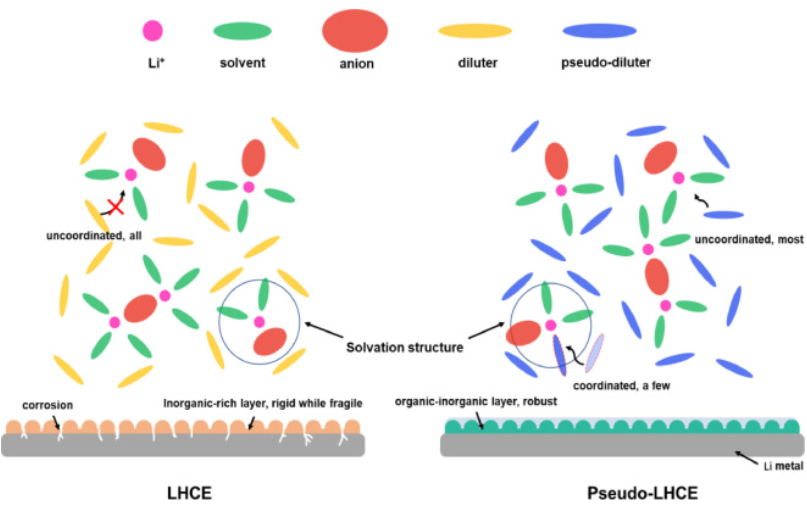

  之前已有许多为了保护锂金属和减少锂枝晶的工作，如广泛利用的高浓度HCE和局部高浓度电解液LHCE，但是都存在一定问题。这篇工作提出了一个新概念：伪局部高浓度PLHCE。作者选择廉价，对正负极有保护作用的硝酸锂作为单盐，使用具有高温高压稳定性和高给体数的磷酸三乙酯TEP作为主溶剂，选择基本不溶解硝酸锂的碳酸乙烯酯EC作为伪稀释剂。如图展示了PLHCE与LHCE的区别，LHCE中稀释剂不参与配位，而PLHCE中有非常少量的伪稀释剂参与配位，并导致形成的SEI兼具刚性和弹性，有利于提升对锂金属负极的兼容性和循环稳定性。此外，作者还用FEC和PC进一步验证了该概念的普适性。本文利用盐在不同溶剂间的溶解度差异，为不使用氟代溶剂作为稀释剂的局部高浓度电解液提供了新思路。

文章链接：https://doi.org/10.1016/j.ensm.2023.102782

(章雅琪）
