有机-无机复合电解质可以很好地弥补有机与无机两种固态电解质的不足。特别是利LLZO陶瓷粉作为活性填料与聚合物共混，改善电解质的力学性能、提高离子电导率、抑制枝晶生长等方面的研究得到了广泛的研究，并取得了很大的进展。然而，有机-无机复合电解质的厚度仍然是一个需要解决的问题，这对电池的能量密度有至关重要的影响。因此，开发一种超薄固态电解质具有重要意义，该超薄固态电解质包含非惰性载体，可以在输送锂离子的同时避免粉体团聚，从而获得更好的电化学性能。

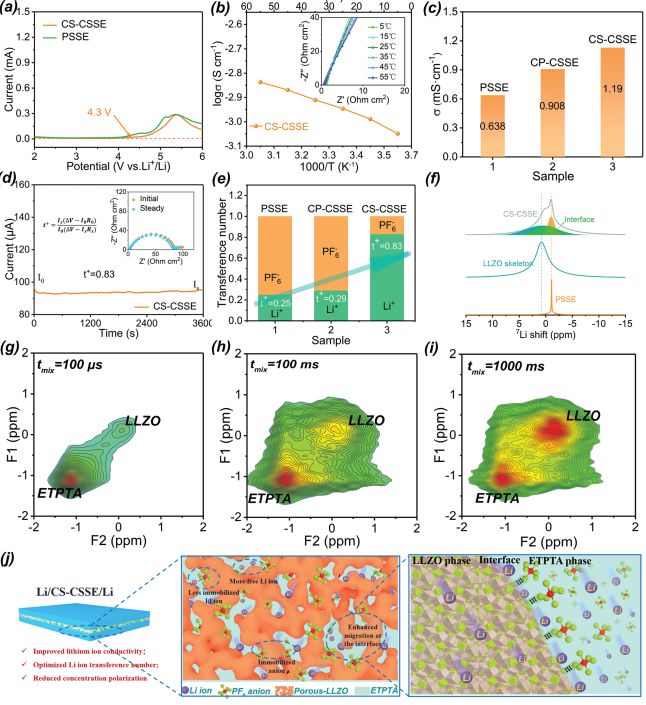

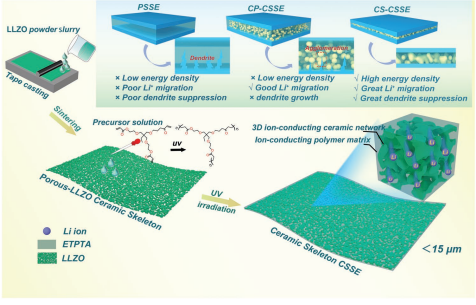

  通过流延成型方法制备了柔性自支撑Li_6.5La₃Zr_1.5Ta_0.5O₁₂（LLZO）陶瓷骨架。随后，通过在陶瓷骨架（CS-CSSE）中对乙氧基化三羟甲基丙烷三丙烯酸酯（ETPTA）进行原位UV固化，实现了具有3D互连结构的12µm厚的CSSE。该设计包括烧结LLZO陶瓷，可以避免无机相的不均匀分布并调节离子迁移。同时，交联的ETPTA聚合物电解质有助于降低界面阻抗。此外，连续两相界面还可以为Li⁺提供快速传输通道。

原文链接：https://doi.org/10.1002/aenm.202204028

（李新宇）
